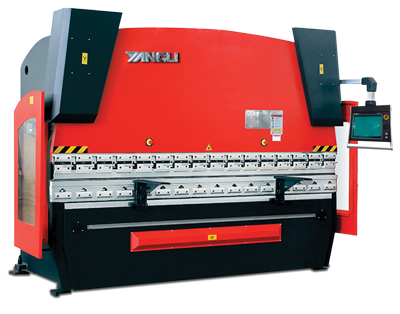

Гидравлический гибочный пресс Yangli MB8 с полноформатным ЧПУ Delem DA-66T

Стоимость: по запросу

Note: Please fill out the fields marked with an asterisk.

Функциональные особенности гидравлического пресса Yangli MB8:

  • Пресса новой серии МВ-8, благодаря оснащению современными электронными и гидравлическими устройствами, обеспечивают высокоточную и скоростную гибку
  • Синхронизированная работа гидроцилиндров осуществляется электронно-регулируемыми клапанами
  • В качестве контроллера ЧПУ применяются системы Delem с двухмерной и трехмерной симуляцией процессов гибки
  • Вводя толщину и тип материала, длину гибки в диалоговую программу, можно выполнять автоматическое позиционирование осей, настройку усилия гибки, выбирать пуансоны и матрицы из библиотеки, получить графический раскрой листовой детали и увидеть изображения процессов гиба, а также, устанавливать последовательность сгибов, настройку рабочих скоростей и осуществлять хранение и вызов программ
  • В стандартной комплектации поставляется ЧПУ Delem DA-65W (Windows 2D), опции — Delem DA-69W (Windows 3D). Задние упоры с осями X+Z+R, оснащаются винтовыми шариковыми парами, линейными направляющими и серводвигателями. Стандартная комплектация – 3+1 оси с возможностью расширения до 8+1
  • Для обеспечения точного угла гибки по всей длине гиба, на прессах МВ-8 между верхней траверсой и пуансоном устанавливается зазор, а в корпусе нижнего стола пресса располагаются гидроцилиндры для процесса бомбирования (расклинивания), c автоматическим управлением
  • Закаленные отшлифованные пуансон и матрица, поставляемые в стандартной комплектации, позволяют выполнить достаточное количество видов гибки
  • Для выполнения специальных видов сгибов имеется возможность заказа инструмента


Технические характеристики гидравлического пресса Yangli MB8 63/2500:

Номинальное усилие,  кН 630
Длина рабочего стола, мм 2500
Расстояние между колонами, мм 2060
Ширина стола, мм 150
Максимальная высота открытия, мм 440
Глубина зева, мм 300
Ход пуансона, мм 200
Ход задних упоров (стандарт), мм 500
Скорость пуансона (подвод/рабочая/подвод), мм/с 100 / 8 / 100
Габариты упаковки ДхШхВ, мм 2825 х 1650 х 2430
Масса станка, кг 5500



Комплект поставки к гидравлическому прессу Yangli MB8:

  • Система крепления инструмента AMADA/Promecam
  • Быстродействующая система зажима пуансона – механическая
  • Гидравлическая аппаратура BOSCH Rexroth (Германия)

Полноформатное ЧПУ Delem DA-66T

     Новое поколение ЧПУ DA-Touch предлагает еще более высокую степень эффективности в области программирования, эксплуатации и контроля листогибочных прессов на сегодня. Простота использования в сочетании с современными технологиями непременно влияют на повышение производительности труда.

     Сенсорный экран дает доступ к проверенному временем пользовательскому интерфейсу Delem и позволяет производить прямую навигацию между программированием и производством. Функции непосредственно находятся именно там где вы в них нуждаетесь, предлагая оптимизированную эргономику всего приложения.

     Delem 66T предлагает 2D программирование, которое включает в себя автоматическое вычисление последовательности изгиба и обнаружение ошибок. Полная 3D установка с инструментальным магазином большой емкости показывает истинную картину о возможностях продукта и обработки.

     Высокоэффективные алгоритмы управления оптимизируют циклы работы и минимизируют время настройки. Все это позволяет легче использовать листогибочный пресс с большей эффективностью чем когда-либо.



Особенности ЧПУ Delem DA-66T

  • 2D графический сенсорный экран в режим программирования

  • 3D визуализация в моделировании и производстве

  • 17» TFT цветной экран высокого разрешения

  • Полный комплект приложений для Windows

  • Delem Modusys совместимость (модуль масштабируемости и адаптивности)

  • USB, интерфейс периферийных устройств

  • Специальное приложение поддержки пользователей с контролем многозадачной среды

  • Датчик изгиба и интерфейс коррекции



Спецификация ЧПУ Delem DA-66T

  • Цветной ЖК-дисплей
  • 17» TFT, высокой яркости
  • 1280 x 1024 пикселей, 16-битный цвет
  • Полный контроль сенсорным экраном (IR-Touch)
  • Объем памяти 1 Гб
  • Память продуктов и инструментов 256 Mb
  • 3D-ускорение графики
  • Стандартная Windows ® сеть
  • 2-я HSB Modusys шина
  • Аварийный выключатель
  • Встроенная OEM-панель
  • USB флэш-накопитель



Видеообзор ЧПУ Delem DA-66T

Формула расчета усилия:

P - усилие на пуансоне (кН/м)
S - толщина материала (мм)
B - минимальная кромка (мм)
V - раскрытие матрицы (мм)
R - внутренний радиус (мм)



Рекомендуемое значение раскрытия матрицы

(V)=8-10 значений толщины материала (S).



Расчет приводится для стали с прочностью 450 Н/мм2;
для других  материалов вводятся коэффициенты:
мягкая медь — 0,5;
мягкий алюминий — 0,5;
нержавеющая сталь — 1,5;
твердый алюминий — 2,0.


     В таблице указываются удельное усилие (P, kH/m), которое необходимо приложить к листовому материалу определенной толщины (S, mm), чтобы получить изгиб необходимого радиуса (R, mm).

     Данные приводятся для материала длиной 1 м. Таблица расчитана для листового материала с прочностью О = 450 Н/mm2 (углеродистая конструкционная сталь).

     Результат расчета усилий необходимо пропорционально изменить в случае, когда показатели прочности имеют другие значения.



Рассчитать усилие гибочного пресса вы можете на сайте yangli.in.ua воспользовавшись онлайн калькулятором.

Получаемые профили:

В наличии на складе имеется:








Доступны под заказ:

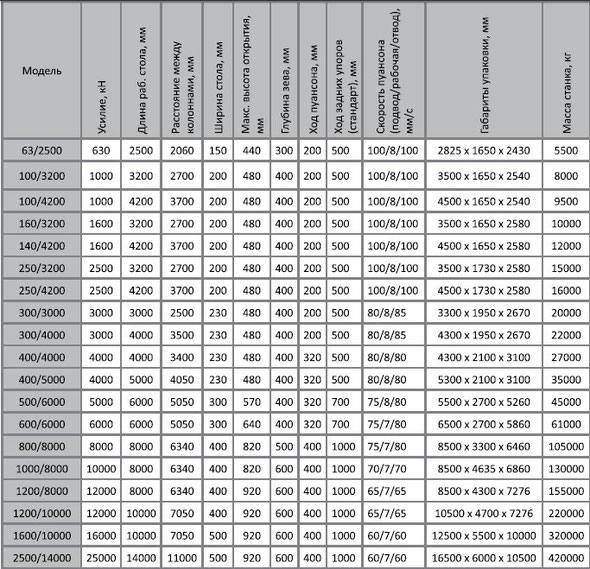

mb8 характеристики

Основные условия гарантии:

Гарантия на поставляемое оборудование — 12 месяцев
