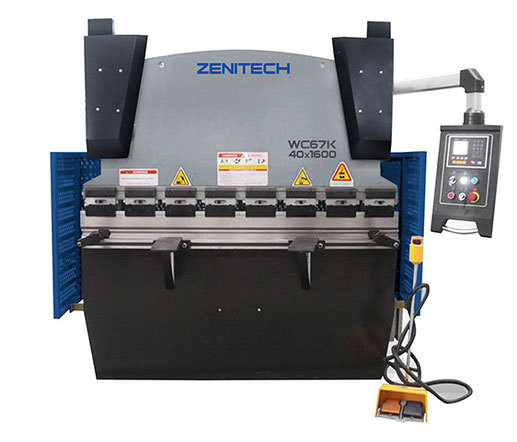

Гидравлический гибочный пресс ZENITECH WC67K-40T/1600

Гидравлический гибочный пресс ZENITECH WC67K-40T/1600

Стоимость: по запросу

Note: Please fill out the fields marked with an asterisk.

Функциональные особенности гидравлического пресса ZENITECH WC67K-40T/1600:

  • Полностью сваренная стальная конструкция, со сварным напряжением, устраненным термическим отпуском, высокая прочность и хорошая жесткость, синхронизация посредством торсионной балки.
  • Интегрированная гидравлическая система, опускаящаяся верхняя балка, контроль давления для регулировки тонажности
  • Педальный переключатель и кнопка аварийной остановки, сегментный пуансон и многоручейковая V-образная матрица.
  • Электричество и выключатели согласно международного стандарта
  • Установлено устройство компенсации прогиба прочной стали в форме клиньев для пуансона
  • Позиционирование перемещения заднего упора по оси Х и верхней рамы по оси Y
  • Множество контроллеров на выбор в качестве опций



Технические характеристики гидравлического пресса ZENITECH WC67K-40T/1600:

Номинальное усилие,  кН 400
Длина рабочего стола, мм 1600
Ход пуансона, мм 100
Расстояние между колонами, мм 1250
Максимальная высота открытия, мм 320
Глубина зева, мм 230
Перемещение задних упоров, мм 500
Мощность главного двигателя, кВт 5,5
Габаритные размеры ДхШхВ, мм 1600 х 1200 х 1800
Вес нетто, кг 2500


Комплект поставки к
гидравлическому прессу ZENITECH WC67K-40T/1600:

  • Главный двигатель - Siemens (Германия)
  • Двигатель заднего упора - Detong (Китай)
  • Двигатель рамы - Kongte (Китай)
  • Электричество - Schneider (Франция)
  • Масляный цилиндр - Yuhua (Китай)
  • Уплотнительное кольцо - Nok (Япония)
  • Гидравлический клапан - Rexroth (Германия)
  • Насос - Sunny (США)
  • Контроллер - E21 (Китай)
  • Штуцер - EMB (Германия)
  • Ножной переключатель - Karcon (Южная Корея)
  • ШВП - Hiwin (Тайвань)
  • Контроллер на перемещаемой руке
  • Переднее и заднее защитное ограждение
  • Задний упор с ШВП
  • Перемещение заднего упора - 500 мм
  • Аварийная кнопка выключения

Контроллер ESTUN E21 (Китай)

Главный двигатель SIEMENS (Германия)

Гидравлический клапан Rexroth Bosch (Германия)

ШВП заднего упора HIWIN (Тайвань)

Ножной переключатель Karcon (Южная Корея)

Передние поддерживающие лапы

Задний стопорный упор

Сегментный пуансон и многоручейковая матрица


Формула расчета усилия:

P - усилие на пуансоне (кН/м)
S - толщина материала (мм)
B - минимальная кромка (мм)
V - раскрытие матрицы (мм)
R - внутренний радиус (мм)



Рекомендуемое значение раскрытия матрицы

(V)=8-10 значений толщины материала (S).



Расчет приводится для стали с прочностью 450 Н/мм2;
для других  материалов вводятся коэффициенты:
мягкая медь — 0,5;
мягкий алюминий — 0,5;
нержавеющая сталь — 1,5;
твердый алюминий — 2,0.


     В таблице указываются удельное усилие (P, kH/m), которое необходимо приложить к листовому материалу определенной толщины (S, mm), чтобы получить изгиб необходимого радиуса (R, mm).

     Данные приводятся для материала длиной 1 м. Таблица расчитана для листового материала с прочностью О = 450 Н/mm2 (углеродистая конструкционная сталь).

     Результат расчета усилий необходимо пропорционально изменить в случае, когда показатели прочности имеют другие значения.

Основные условия гарантии:

Гарантия на поставляемое оборудование — 12 месяцев



Вернуться к выбору гибочного пресса
